公路桥梁板式橡胶支座

(一)、结构性能

按《JT/T663 一2006· 公路桥梁板式橡胶支座规格体系》的要求进行造用;适用于承载力小于5000kN的公路桥梁用矩形、圆形平板式橡胶支座。

1、结构及性能

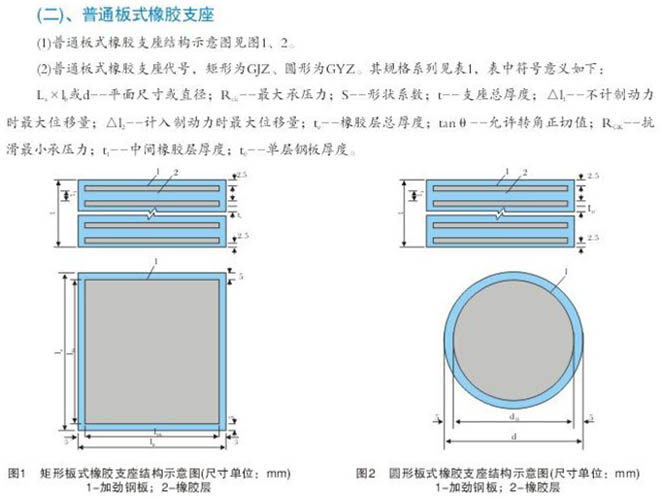

普通板式橡胶支座由多层橡胶片与薄钢板硫化、粘合而成,它有足够的竖向刚度,能将上部构造的反力可靠的传递给墩台;有良好的弹性,以适应梁端的转动;又有较大的剪切变形能力,以满足上部构造的水平位移。

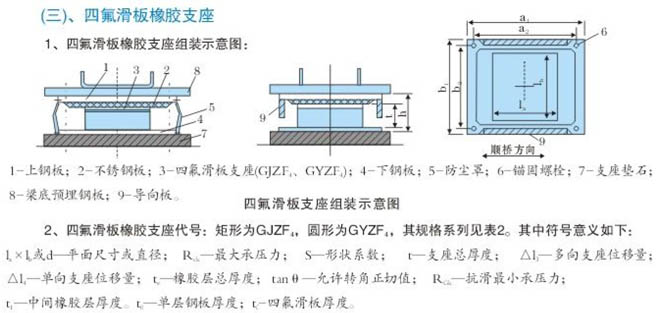

在普通板式橡胶支座表面粘复一层1.5mm-3mm的聚四氟乙烯板,就制作成聚四氟乙烯滑板式橡胶支座。它除了竖向刚度与弹性变形,能承受垂直荷载及适应梁端转动外,因聚四氟乙烯板的低摩擦系数,可使梁端在四氟板表面自由滑动,水平位移不受限制;特别适宜中、小荷载,大位移量的桥梁使用。

板式橡胶支座不仅技术性能优良,还具有构造简单、价格低廉、无需养护、易于更换、缓冲隔震、建筑高度低等优点。

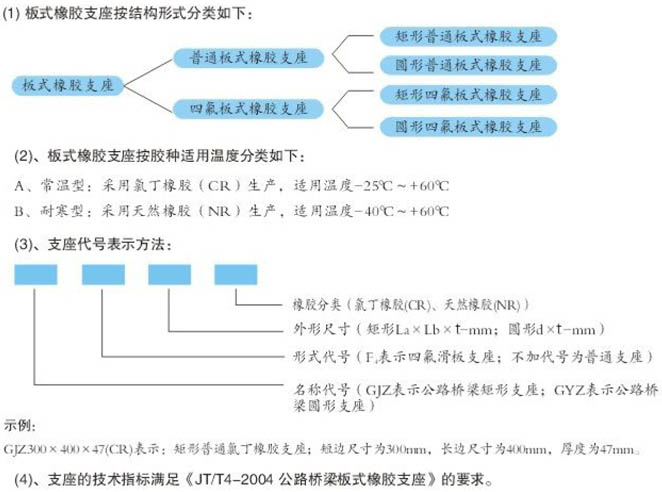

2、分类及表示方法

GJZ、GYZ板式橡胶支座规格系列选用参数

GJZF4、GYZF4板式橡胶支座规格系列选用参数

GJZF4、GYZF4规格系列支座主要附件尺寸
